ウォータージェット増圧器の複雑なシステムにおいて、プランジャーが圧力を生み出す「実行役」であるならば、バルブアセンブリ（逆止弁アセンブリ）は圧力の流れをコントロールする「交通整理役」と言えます。
一見小さなこのコンポーネントは、超高压の水流を「一方通行」にするという重要な責務を担っています。その正確な開閉動作こそが、増圧器が安定した圧力を確立し、効率的に出力するための鍵を握ります。ウォータージェットシステムにおける最も精密な消耗部品の一つとして、バルブアセンブリの動作原理とメンテナンスのポイントを理解することは、設備の安定稼働とダウンタイム削減に直結します。
バルブアセンブリ（逆止弁アセンブリ）とは？

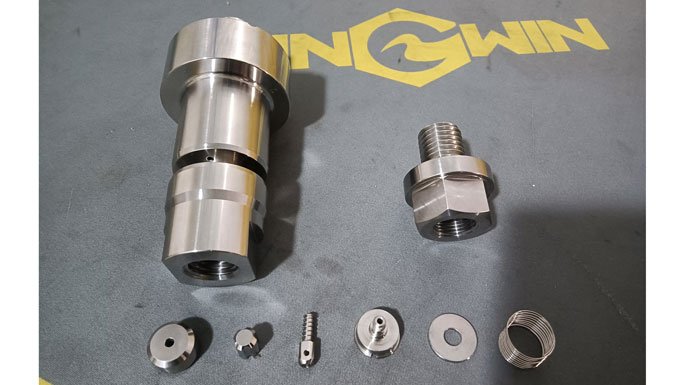

バルブアセンブリは、業界では単に「逆止弁セット」とも呼ばれ、通常、増圧器の高圧シリンダーの両端に取り付けられています。これは、バルブボディ、バルブシート、バルブポペット（ボール型または円錐型）、スプリング、シールなどの精密部品で構成されています。
増圧器の往復運動の各サイクルにおいて、バルブアセンブリは「一方通行のゲート」として機能します。
1.吸入ストローク： 一端のバルブアセンブリが開き、低圧の水が高圧シリンダー内に流入することを許可します。
2.加圧ストローク： その同じバルブアセンブリは瞬時に閉じ、高圧の水が低圧システム側へ逆流するのを防ぎます。
3.吐出中継： 同時に、反対側の端にあるバルブアセンブリが開き、加圧された超高压水をアキュムレーターと切断ヘッドへ送り出します。
この開閉サイクルは毎秒数回発生し、すべて60,000 psi以上の極限的な圧力下で行われます。
バルブアセンブリの核心的な役割
1.システム圧力の確立
バルブアセンブリの精密なシールがなければ、増圧器は空気漏れする風船のようなものです。ピストンがどんなに激しく動いても圧力は立ち上がりません。逆止弁が完全にシールされて初めて、プランジャーのエネルギーが実際の高圧水出力へと変換されます。
2.一方向の流れの保証
方向転換の瞬間に高圧水が低圧チャンバーへ逆流するのを防ぐことで、低圧系統のコンポーネントを保護するだけでなく、各ストロークが効果的な出力に貢献し、圧力安定性を維持します。
3.圧力変動と切断品質への影響
バルブアセンブリの応答速度とシール性は、圧力脈動の大きさを直接決定します。摩耗した逆止弁は圧力の急激な変動を引き起こし、切断面の平滑性に悪影響を及ぼし、場合によっては切断プロセスを中断させる可能性があります。
バルブアセンブリの一般的な故障モード
「高頻度の衝撃」と「超高压」という二重の過酷な条件下で動作するため、バルブアセンブリは増圧器中でも最も故障率の高いコンポーネントの一つです。
1.バルブポペット/シートの摩耗： 毎分数百回にも及ぶ硬質な衝撃は、ボール（またはコーン）とシートの接触面に圧痕、変形、剥離を引き起こす可能性があります。シール面が損傷すると、高圧水が内部で漏れ始めます。
2.スプリングの疲労/破損： ポペットの復帰を制御するスプリングは、常に高頻度で圧縮されるため、金属疲労が発生しやすくなります。これにより、スプリングの破損や張力低下が生じ、バルブが速やかに閉じなくなることがあります。
3.シールの経年劣化： Oリングやバックアップリングは、超高压下で押し出されたり硬化したりして、外部リークや内部流体のバイパスを引き起こすことがあります。
4.異物の噛み込み： 水の濾過が不十分な場合、微細な粒子がポペットとシートの間に挟まり、バルブが開きっぱなしになったり、適切にシールできなくなったりすることがあります。
故障のサイン：バルブアセンブリを点検・交換すべきタイミングは？
1.圧力上昇が遅い、または設定値に達しない： 増圧器は正常にサイクルしているが、圧力計の上昇が遅い、または最高圧力が通常より低い場合、多くの場合、逆止弁のリークが原因です。
2.異常な圧力脈動： 圧力計の針が大きく振れ、切断中の水流が断続的に感じられる場合、バルブの動きが不安定であることを示しています。
3.停止後の急激な圧力低下： 正常にシールされているシステムでは、停止後も高圧はしばらく保持されるはずです。もし圧力が瞬時にゼロになる場合は、逆止弁のリークが有力な原因です。
4.異常な騒音： 通常のリズミカルな「カチッ」という音が不規則になったり、金属的な打音が聞こえたりする場合。
5.高圧側の排水量増加： 排水ポートからの水の排出量が増加している場合、高圧水の一部が効果的に出力されず、内部で逆流している可能性があります。
バルブアセンブリの寿命を延ばすための重要な対策
1.水質が最優先
この点は、いくら強調してもしすぎることはありません。微細な不純物は、バルブポペットとシートにとっての「研磨ペースト」として機能します。RO（逆浸透）膜システムや脱イオン水システムが正常に機能していることを確認し、精密フィルターエレメントを定期的に交換することが、逆止弁を保護する最も効果的な方法です。
2.高品質なコンポーネントの選択
ポペット材質： 超硬合金（タングステンカーバイド）が業界標準であり、卓越した硬度と耐摩耗性を誇ります。一部のハイエンド用途では、セラミックやダイヤモンドコーティングされたポペットが使用されます。
シート設計： 高品質のシートは精密に研磨されており、ポペットとの間でラインシールまたはテーパーシールを実現し、シール性を確保すると同時にある程度の順応性も持たせています。
ブランド適合性： Flow、KMT、H2O Jetなどの主要ブランドの増圧器の場合、スプリング剛性やポペット重量などの動的パラメータが正確であることを保証するために、OEM品または元の仕様に完全に一致する高品質な互換部品を選択することをお勧めします。
3.適切な取り付けと慣らし運転
清浄第一： 取り付け前に、油圧回路と水路が清浄で異物がないことを確認してください。
正確なトルク管理： バルブアセンブリをシリンダーに取り付ける際は、トルクレンチを使用して指定されたトルク値に従う必要があります。締めすぎはシリンダーねじ部を損傷する可能性があり、緩すぎるとシール不良の原因となります。
事前慣らし： 新しいバルブアセンブリを取り付けた後は、最初に低圧でシステムを運転し、ポペットとシートを予備的ななじませ工程を行うと効果的です。
4.定期的なペア交換
増圧器の両端にある高圧バルブアセンブリは、同じ回数のサイクルに耐えます。新しいものと古いものの性能差による圧力アンバランスを避けるため、ペアでの交換をお勧めします。
結論
ウォータージェット切断システムにおいて、圧力こそが生産性であり、バルブアセンブリ（逆止弁アセンブリ）はその生産性を守る「ゴールキーパー」です。その微細な摩耗が、切断効率全体の大幅な低下につながる可能性があります。
バルブアセンブリを定期的なメンテナンスチェックリストに組み込み、その故障サインに注意を払い、厳格にテストされた高品質な交換部品を選ぶこと。これが、増圧器を最高の状態に保ち、すべてのカットを正確かつ力強いものにするための鍵です。
