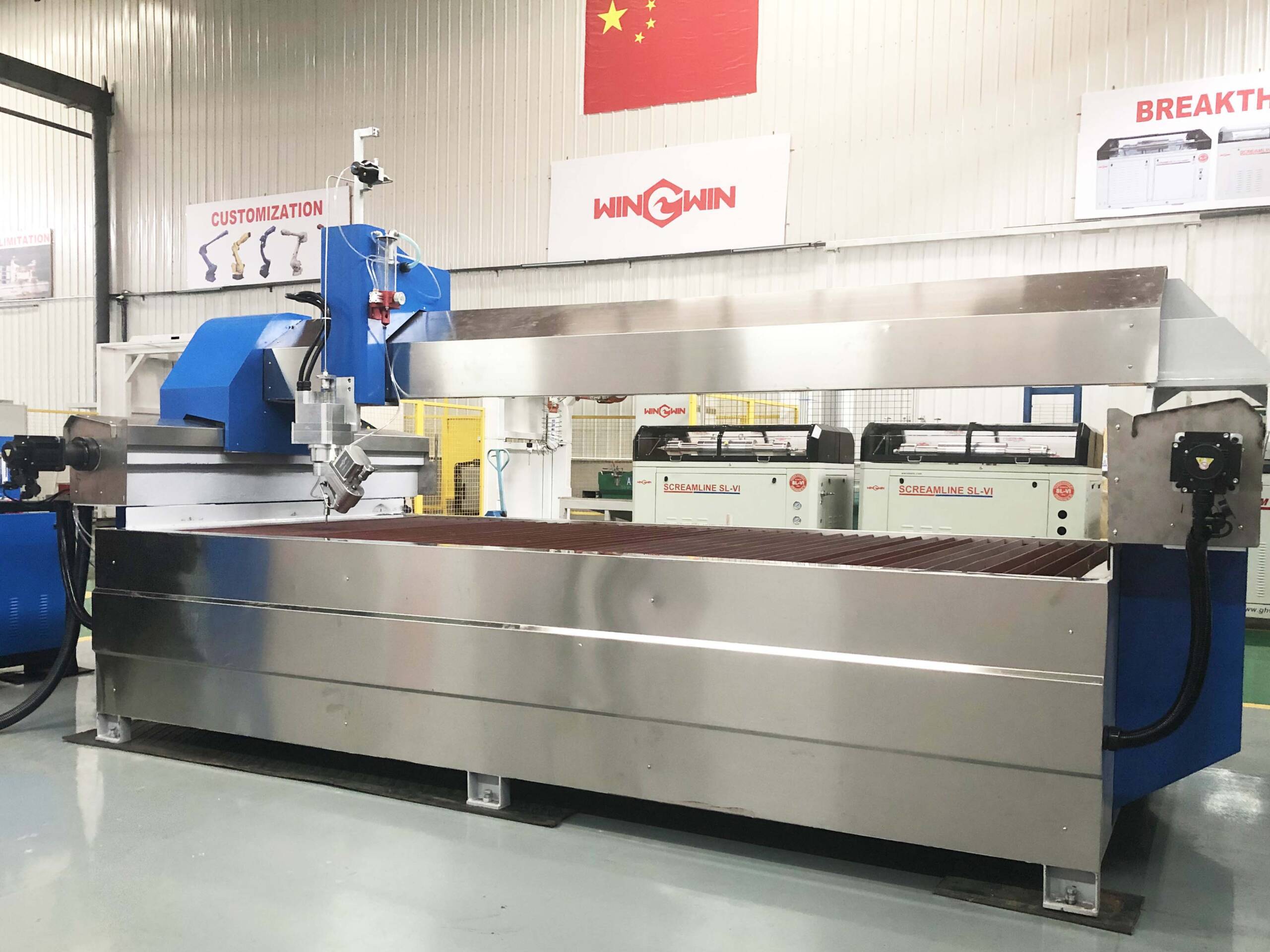

4020 ウォータージェット切断機

Description

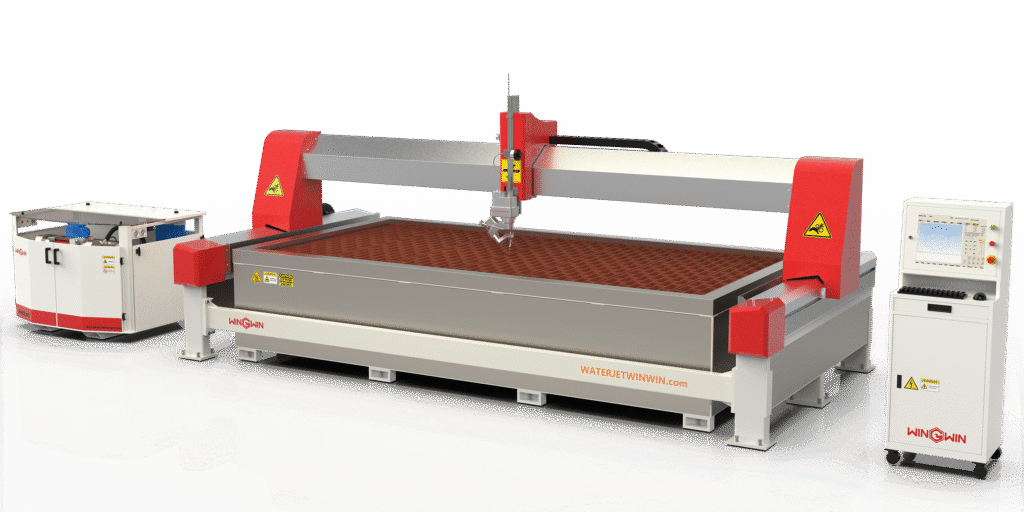

最初の項目: 切断プラットフォーム 4020AC 5A 切断プラットフォームパラメータ

有効カットストローク	X軸：4000mm、Y軸：2000mm、Z軸：200mm
	C軸：360°、A軸：±135°
制御精度	±0.01mm
位置決め繰返し精度	±0.01mm
カット精度	±0.1mm
最大速度	40m/min
各軸モーター	サーボモーター
カバー材質	ステンレス鋼
構造	ボールスクリューとスライダーは油浸式構造
外形寸法	6000mm×2800mm×2300mm

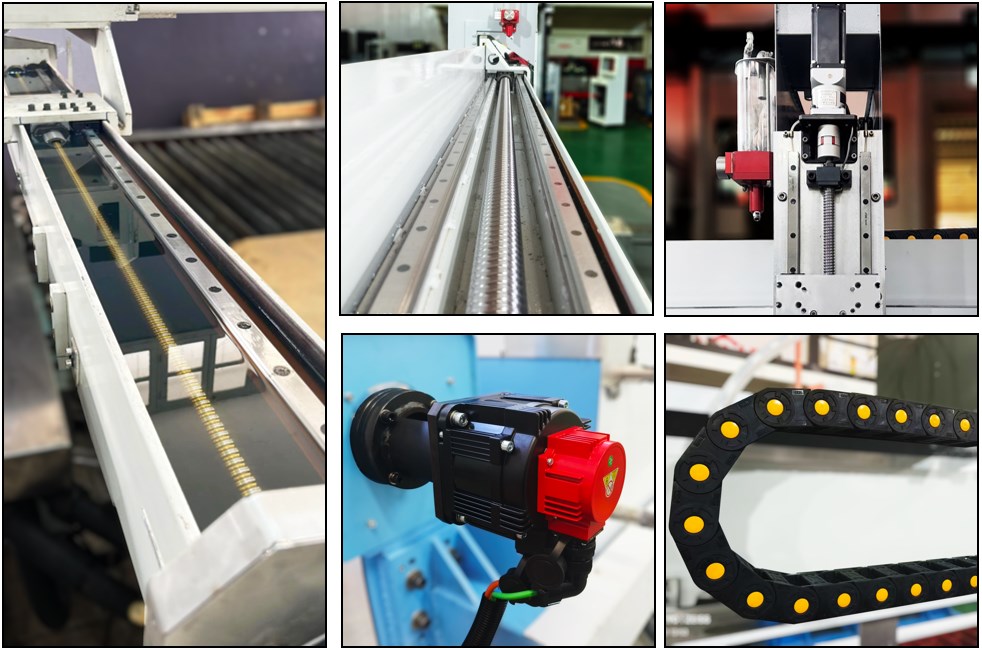

1. オイル浸漬構造を採用し、リードスクリューとスライダは常に潤滑油に浸かっているため、機械稼働中は常にリードスクリューとスライダの清浄性と潤滑性を維持し、寿命を15倍に延ばします。

2. ボールネジの厚みを増し、ガイドレールを大型化することで、動作中の振動を抑え、高速回転時でも精度と伝達安定性を確保します。

3. WeihongモーターとWeihongウォータージェット切断システムを使用することで互換性が向上し、モーターパラメータはウォータージェット切断システム内で設定できます。

4. ステンレス製保護カバーを採用することで、破損や錆を防ぎ、ボールネジとガイドレールの寿命を効果的に延ばします。

5. Z軸もダブルガイドレールとボールネジ構造を採用し、カッティングヘッドの動作安定性と装置の耐久性を確保します。Z軸は自動高さ調整機能付きサーボモーターです。

6. 高品質の牽引チェーンを採用し、耐高温性、耐寒性、耐摩耗性、耐火性を備えています。

1. オイル浸漬構造を採用し、リードスクリューとスライダは常に潤滑油に浸かっているため、機械稼働中は常にリードスクリューとスライダの清浄性と潤滑性を維持し、寿命を15倍に延ばします。

2. ボールネジの厚みを増し、ガイドレールを大型化することで、動作中の振動を抑え、高速回転時でも精度と伝達安定性を確保します。

3. WeihongモーターとWeihongウォータージェット切断システムを使用することで互換性が向上し、モーターパラメータはウォータージェット切断システム内で設定できます。

4. ステンレス製保護カバーを採用することで、破損や錆を防ぎ、ボールネジとガイドレールの寿命を効果的に延ばします。

5. Z軸もダブルガイドレールとボールネジ構造を採用し、カッティングヘッドの動作安定性と装置の耐久性を確保します。Z軸は自動高さ調整機能付きサーボモーターです。

6. 高品質の牽引チェーンを採用し、耐高温性、耐寒性、耐摩耗性、耐火性を備えています。

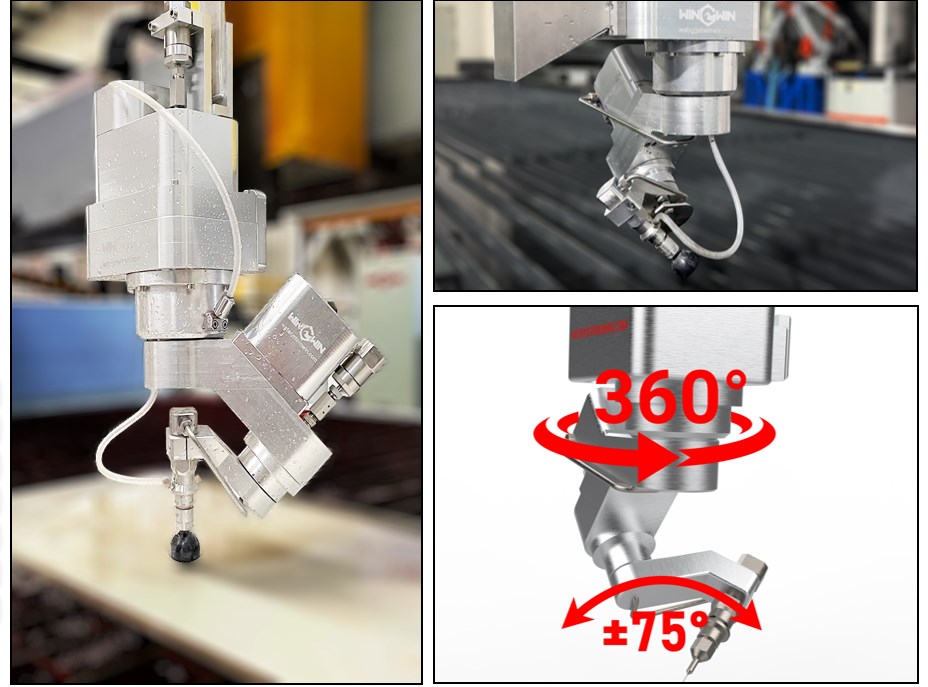

型式: AC-5A
スイング角度: ±75°
スイング角度精度: ±0.01mm
材質: 硬化アルミニウム合金
ギアボックス: ベルト/ダイレクトドライブ

1. ボールセンターゼロポイント構造設計とインテリジェントな5軸ソフトウェア演算・補正データにより、カッティングヘッドの角度に関わらず、切削点は常にボールセンターに位置し、極めて高い切削精度を実現します。

2. AC 5軸ヘッドは超硬合金製で、軽量かつ高剛性を実現。ヘッドの軽量化に加え、ボールネジとスライダーの摩耗を最小限に抑えます。

3. C軸は360°回転、A軸は±75°スイング可能です。A軸とC軸は連動し、高いソフトウェア演算精度により、カッティングヘッドの角度に関わらず、切削点は常にボールセンターに位置し、スイング角度精度は±0.01mmを実現しています。

第二プロジェクト. Weihongウォータージェット切断システム

1. Weihongシステムが認識できるファイル形式：DXF、Gコード、ENG、PLT形式。

2. Weihongウォータージェット切断システムは操作性に優れ、操作も容易です。1日で操作に習熟できます。

3. アブソリュートエンコーダシステムを採用し、動作異常や停電発生時でもメモリ機能を確保します。シミュレーション操作が可能で、いつでも一時停止・再開が可能。また、グラフィックに基づいて任意の位置から切断を続行できます。

4. ソフトリミット制御を採用し、システムが工作機械の移動範囲を設定し、操作ミスによる衝突を回避します。

5. 動的グラフィックモデルにより、工具の移動状態、切断位置、切断変化をリアルタイムで確認できます。

6. レーザー高さ測定、AC 5軸角度設定、レーザーエッジ検出機能を搭載。

7. デザイナーは、書類や私物を保管するための密閉された引き出しを配慮して設け、過酷な環境でもそれらを保護します。

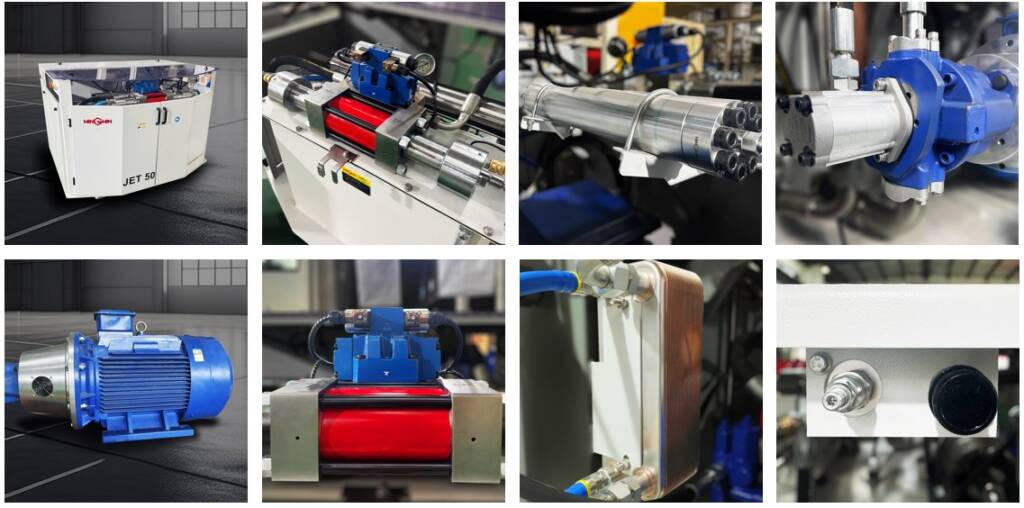

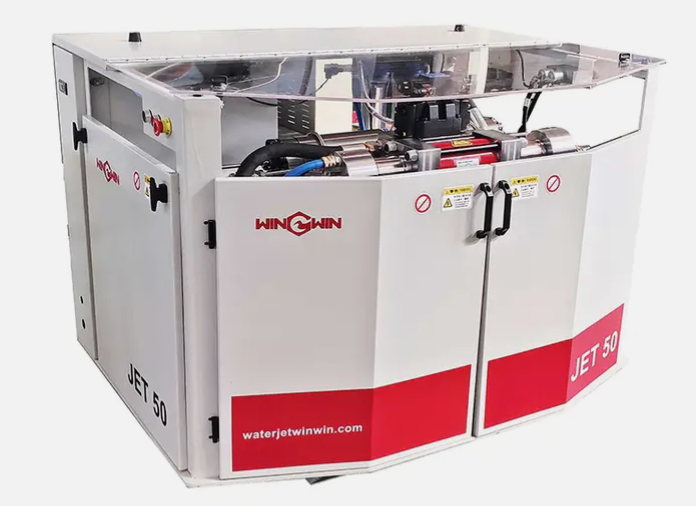

3番目のアイテム：WW50ジェットポンプ

定格圧力：420 MPa (60,000 psi)
作動圧力：330 MPa (7,200～55,000 psi)
出力：37 kW (50 hp)
最大流量：3.8 L/分
最大サファイアオリフィス径：0.33 mm
圧力比：1:20
最大逆サイクル数：95回/分
最大油圧：31 MPa
最大ポンプ流量：119 L/分
タンク容量：130 L
重量：1.2 t
寸法：1600 mm x 1300 mm x 1100 mm

1. 標準のWW50JETブースターポンプは、国際的に認められたブースターコアを採用し、仕様とモデルは国際標準部品と互換性があるため、装置の汎用性を確保しています。

2. 独立した冷却循環システム。モーターの運転と同時に冷却循環が行われ、油温が正常範囲内に保たれます。

3. 高性能熱伝導銅板クーラーは、冷水と高温油の接触面積を最大化し、油温を効果的に下げ、装置の安定した動作を確保します。

4. 流量119L/分の自動定圧可変ポンプを搭載し、十分な圧力と安定した圧力を確保し、迅速な切断を可能にします。

5. 高圧・低圧調整弁モードを採用し、圧力変動をなくし、圧力安定性を確保します。

6. 1.4L大容量アキュムレータ、一体型鍛造プロセス、メンテナンスフリー設計を採用し、より安定した圧力を実現します。

7. 高性能油圧方向切換弁。迅速な応答、低騒音、よりスムーズな機器操作。

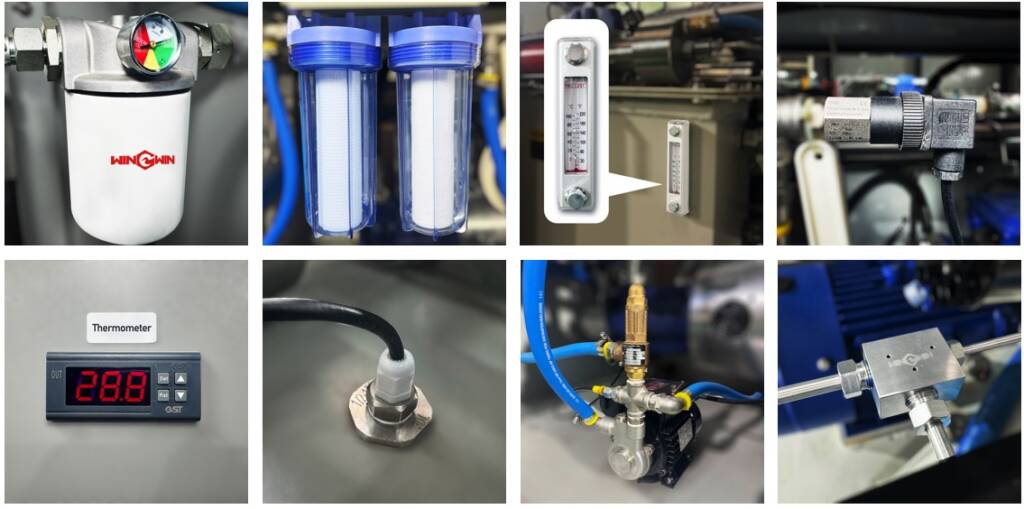

1. 油質警報システム：油質が基準を満たさない場合、オイルフィルターが詰まりを知らせます。

2. 油面検知システム：作動油レベルが低すぎる場合、装置は自動的に停止し、警報を発します。

3. 油温検知システム：油温が設定値を超えると、装置は自動的に停止し、警報を発します。

4. 低圧水検知システム：入水圧力が不十分な場合、装置は自動的に停止し、警報を発します。

5. 水ろ過システム：水質を確保するため、2段式水ろ過システムを備えています。

6. 2段式ブースターシステム：ブースターに入る水に十分な圧力を確保するために、2段式ステンレス製ブースターポンプを備えています。

7. 機械部品監視システム：高圧部品が摩耗して故障する前に、検知ポートから水が溢れ出るため、部品の状態を容易に監視できます。

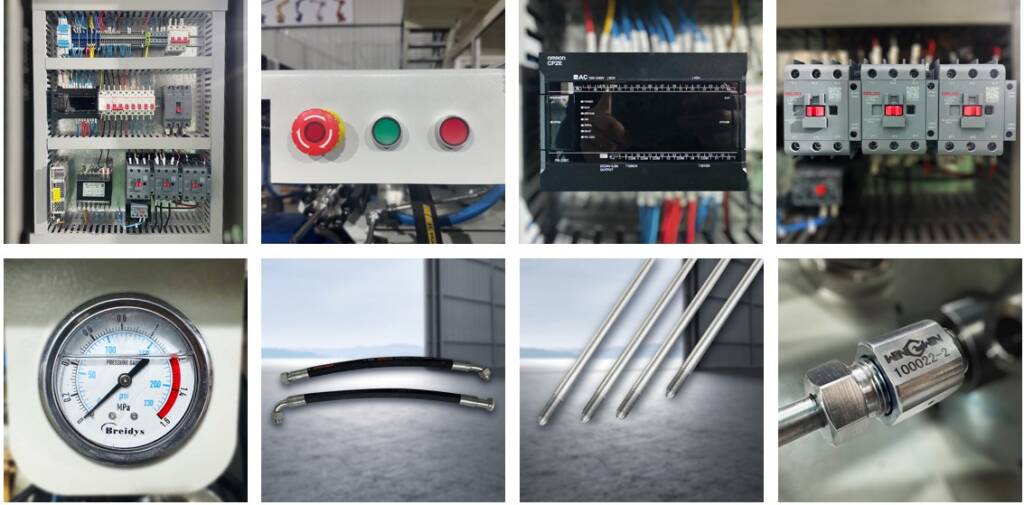

1. スターデルタ始動プログラムにより始動ショックを軽減し、モーターと回路機器を保護し、電気代を節約します。

2. オムロン製PLCにブースターポンプ始動プログラムを内蔵しています。

3. 便利で素早い押しボタンスイッチ。緊急停止ボタンは便利な場所に配置されており、安定性と信頼性に優れています。

4. 入口水圧計と油圧計を装備し、機器の動作をリアルタイムで監視します。

5. 国家標準の油管を採用。4層鋼線高圧油管は、最大38MPaまで耐えられます。

6. 超高圧パイプラインは、極めて高い引張強度と防爆性能を備えています。

7. 標準高圧アクセサリ。各アクセサリには対応する部品番号があり、国際的に互換性のある部品に交換可能です。

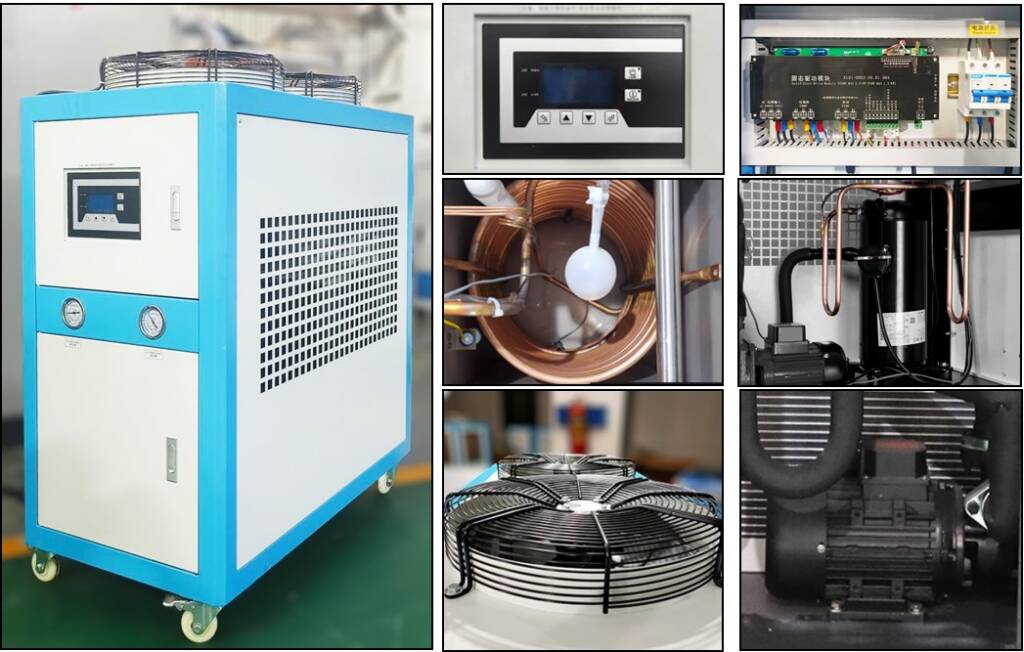

第4弾：ウォータージェット切断専用冷凍ユニット

型式: WW-5P
電源: 380V
出力: 14kW
冷却能力: 12500Kcal/H
冷却ユニット: フロンR22/冷媒R41
水タンク容量: 80L
流量: 120L/分
揚程: 18m

1. WINWINのチラーはウォータージェット切断装置向けに特別に設計されており、市販の一般的なチラーとは異なります。

2. このチラーは、オイル温度だけでなく、ブースターとカッティングヘッド全体の温度を効果的に下げます。これにより、ブースターの高圧シールの寿命が大幅に延び、熱膨張・収縮によるシールの不具合を軽減し、ブースターポンプの安定した動作を実現します。

3. 自動起動・停止、一定温度設定、英語インターフェース、マイコン制御システムにより、より正確な温度制御が可能です。

4. チラーとブースターポンプは、クイックコネクト回路を備えたモジュラー接続を採用しており、利便性とスピードを実現しています。

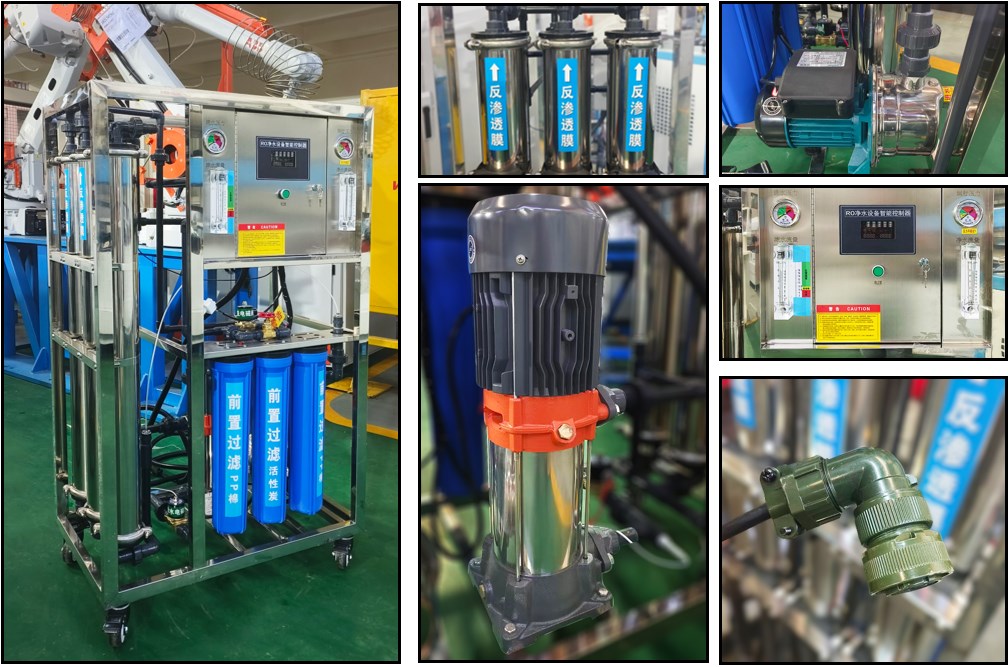

第5項目：水切断用水処理装置

型式: WW-1T
電源: 220V
水流量: 1000L/時
ろ過精度: 0.0001ミクロン
水質: 浄水/飲料水

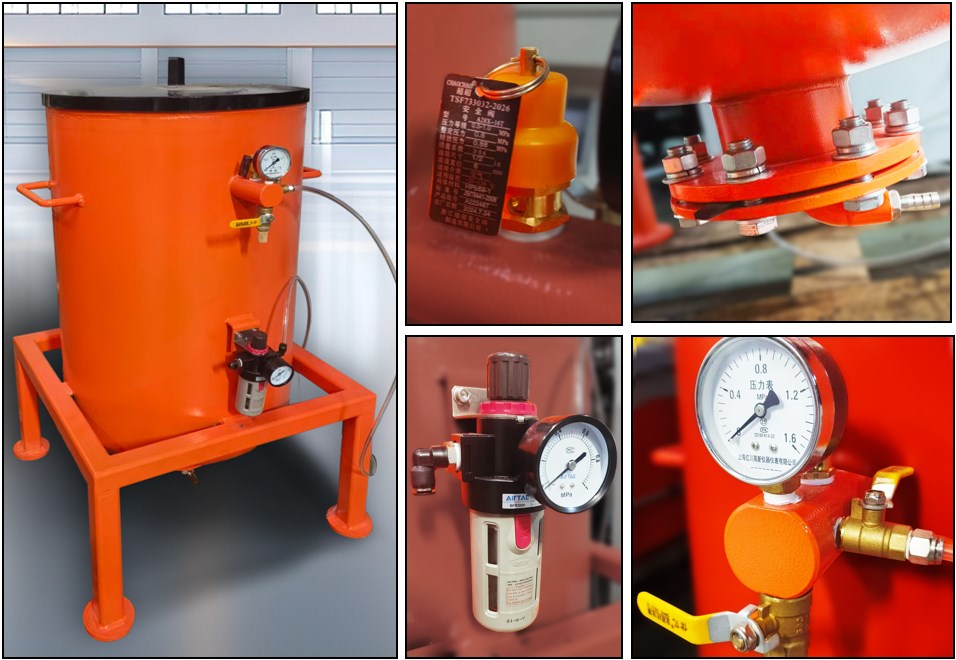

項目6：自動砂供給システム

型式: WW-200
電源: なし
空気圧: 0.4MPa～0.8MPa
容量: 200kg
持続時間: 10～12時間

1. 砂供給システムは非電気構造を採用しており、電源接続や電気部品を一切含みません。湿気などの過酷な環境でも動作可能で、メンテナンスフリー、故障フリーの設計となっています。

2. 圧力タンクは5mm厚の金属板で作られており、高い空気圧を効果的に支え、安全性と信頼性を確保しています。

3. 自動砂供給システムは、大型の砂供給タンクからカッターヘッドの調整砂タンクに砂を連続的に供給します。この自動砂供給タンクは合理的な設計で、1回の充填で10～12時間の連続運転が可能です。

4. 底部には大口径の排水口があり、砂中の異物を除去することができます。

5. 安全弁を備えており、空気圧が高すぎる場合に自動的に空気を排出して圧力を下げるため、生産の安全性を確保します。
